Resumo
A pré-carga é uma tecnologia chave em aplicações de rolamentos, especialmente para rolamentos rígidos de esferas. A pré-carga adequada pode melhorar significativamente a rigidez do rolamento, a precisão rotacional e a vida útil, ao mesmo tempo que suprime a vibração e o ruído. Este artigo explica sistematicamente os conceitos básicos, funções principais, métodos de aplicação, princípios de estimativa e considerações práticas para pré-carga em rolamentos rígidos de esferas.
ⅠO que é pré-carregamento?
Pré-carga refere-se à aplicação de uma carga inicial constante, na direção oposta da carga nominal, ao rolamento durante a instalação. Essa carga cria um estado comprimido entre os elementos rolantes do rolamento (esferas de aço) e as pistas dos anéis interno e externo, mesmo quando nenhuma carga externa é aplicada, eliminando qualquer folga inicial dentro do rolamento e até mesmo criando uma certa quantidade de folga negativa (ou seja, um estado de pré-carga).
Simplificando, a pré-carga aplica uma pressão interna ao rolamento antes de ele iniciar a operação, pré-{0}}tensionando-o.
ⅡAs principais funções do pré-carregamento
A aplicação de pré-carga adequada em rolamentos rígidos de esferas proporciona os seguintes benefícios:
1. Melhor rigidez axial e radial:A pré-carga causa deformação elástica no ponto de contato entre as esferas e as pistas. Quando uma carga externa é aplicada, o rolamento deve superar essa deformação inicial antes que possa ocorrer movimento adicional, resultando em uma maior resistência à deformação (isto é, rigidez). Isto é crucial para aplicações que exigem alta rigidez, como fusos de máquinas-ferramentas de precisão e caixas de engrenagens.
2. Precisão rotacional aprimorada:A pré-carga elimina a folga interna do rolamento, suprimindo efetivamente a folga radial e axial no eixo e reduzindo o desvio do fuso, garantindo assim maior precisão rotacional.
3. Vibração e ruído suprimidos:Como a folga é eliminada, as esferas não colidem durante a operação, reduzindo a vibração e o ruído e garantindo uma operação mais suave.
4. Vida útil prolongada à fadiga (sob certas condições):Sob cargas leves ou com direções variadas, a pré-carga apropriada pode distribuir a carga de maneira mais uniforme por um número maior de esferas, evitando tensão excessiva localizada e potencialmente estendendo a vida útil do rolamento em fadiga. Contudo, esteja ciente de que a pré-carga excessiva pode reduzir significativamente a vida útil do rolamento.
Ⅲ. Métodos de aplicação de pré-carregamento
Dependendo se a pré-carga pode ser ajustada após a aplicação, ela pode ser categorizada como pré-carga de-posição fixa ou pré-carga de-pressão fixa. Os rolamentos rígidos de esferas normalmente usam pré-carga de posição-fixa.

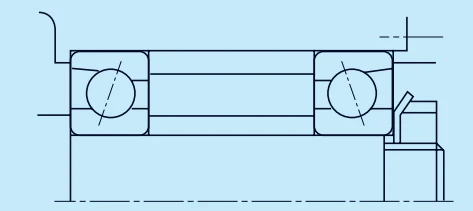

1. Pré-carregamento de-posição fixa
A posição axial relativa dos anéis interno e externo do rolamento é fixada mecanicamente para atingir uma pré-carga fixa. A quantidade de pré-carga é determinada durante a instalação e não pode ser alterada. Os métodos comuns incluem:
①Usando uma contraporca:A porca pressiona o anel interno do rolamento contra o ressalto do eixo ou espaçador.
②Usando espaçadores pré{0}}aterrados:Um espaçador de aterramento-de precisão com comprimento calculado com precisão é colocado entre os anéis interno ou externo de dois rolamentos. Quando apertado com uma tampa ou porca, o comprimento do espaçador determina o valor da pré-carga. Este é o método mais comum e confiável.
③Ajustando a tampa final:O anel externo do rolamento é apertado ajustando a posição da tampa da carcaça do rolamento.
2. Pré-carga de pressão constante
Este método utiliza elementos elásticos como molas (molas prato, molas helicoidais) para aplicar uma pré-carga constante ao rolamento. Sua vantagem é que a pré-carga permanece estável apesar do aumento da temperatura ou do desgaste do rolamento. Este método é relativamente incomum em rolamentos rígidos de esferas e é mais comum em rolamentos rígidos de esferas de contato angular.
Ⅳ Estimativa de pré-carga e fatores de influência
A pré-carga não é um valor calculado com precisão; em vez disso, é um parâmetro de engenharia que requer uma compensação e estimativa abrangente-com base nas condições e objetivos operacionais (rigidez, precisão e vida útil).
Como regra geral, a pré-carga é normalmente de 20% a 30% da carga máxima de trabalho esperada. Para aplicações-de alta velocidade, a pré-carga deve ser menor para reduzir a geração de calor; para aplicações que exigem alta rigidez, a pré-carga pode ser aumentada adequadamente.
Relação entre a quantidade de pré-carga e a força de pré-carga: Depois que a pré-carga é aplicada, há uma relação não linear entre o deslocamento axial dentro do rolamento (ou seja, pré-carga δ) e a força de pré-carga resultante (F₀), que segue a teoria de contato hertziana. Geralmente, a pré-carga é proporcional à potência de 3/2 da pré-carga (F₀ ∝ δ^(3/2)). Isto significa que um pequeno aumento na pré-carga pode resultar em um aumento significativo na pré-carga.
Principais fatores de influência:
Tolerâncias de ajuste:O ajuste interferente entre o rolamento, o eixo e o alojamento reduzirá parcialmente a folga original do rolamento, aplicando efetivamente a pré-carga indiretamente.
Efeitos de temperatura:Durante a operação do sistema, pode haver uma diferença de temperatura entre os anéis interno e externo do rolamento, resultando em diferentes taxas de expansão térmica, o que pode alterar a pré-carga predefinida. Normalmente, a temperatura do anel interno é mais alta que a do anel externo, resultando em aumento da pré-carga, o que deve ser considerado durante o projeto.
Erros de usinagem:Erros de perpendicularidade e paralelismo nos ressaltos do eixo e nas faces finais do espaçador podem levar a uma pré-carga irregular e até causar momentos fletores adicionais.
ⅤPerigos da pré-carga inadequada
Pré-carga insuficiente: A falha em eliminar efetivamente a folga leva a baixa rigidez, baixa precisão e alta vibração e ruído.
Pré-carga excessiva: Esta é uma situação mais comum e perigosa, resultando em:
Aumento severo de temperatura: Aumento do atrito e geração significativa de calor. Falha na lubrificação: Altas temperaturas causam degradação ou carbonização do desempenho do lubrificante/graxa.
A vida útil em fadiga diminui drasticamente: O estresse de contato excessivo leva à lascagem prematura.
Aumento do consumo de energia: Aumento do torque.
Ⅵ. Conclusões e Recomendações
O pré-carregamento é uma faca-de dois gumes. Aplicar pré-carga em rolamentos rígidos de esferas é um meio eficaz de melhorar o desempenho do equipamento, mas sua aplicação deve ser científica e cautelosa.
Objetivos claros: Primeiro, esclarecer se a pré-carga se destina a melhorar a rigidez, a precisão ou a suprimir a vibração.
Moderação:Ao atender aos requisitos de desempenho, use a menor pré-carga possível. “Melhor subcarregar do que sobrecarregar” é um princípio fundamental de design.
Consideração abrangente:Todos os fatores que influenciam, incluindo ajuste, aumento de temperatura e precisão de usinagem, devem ser considerados de forma abrangente durante o projeto.
Preferindo espaçadores:Para rolamentos críticos usados em pares, é altamente recomendável o uso de espaçadores pré{0}}aterrados para posicionamento e pré-carregamento. Este é o método mais confiável para controlar a pré-carga.
Verificação Prática:O valor de pré-carga ideal geralmente requer verificação e ajuste repetidos por meio de experimentos (como testes de aumento de temperatura, vibração e rigidez). Para a maioria das aplicações gerais, os rolamentos rígidos de esferas padrão podem operar com folga mínima (C0, CN). A tecnologia de pré-carregamento é usada principalmente em máquinas de precisão e equipamentos industriais com requisitos especiais de desempenho.
