ROLAMENTOS DE AGULHAS SÉRIE K

Casa/Produtos/ ROLAMENTOS DE AGULHAS/ROLAMENTOS DE AGULHAS SÉRIE K
Classificação de produto

ROLAMENTOS DE AGULHAS SÉRIE K



O que são rolamentos de agulhas da série K?





Os rolamentos de rolos de agulhas da série K são rolamentos de rolos de agulhas com conjunto completo sem anel interno, que são um tipo de rolamentos de rolos de agulhas radiais. Sua nomenclatura segue o código padrão alemão INA (Grupo Schaeffler).

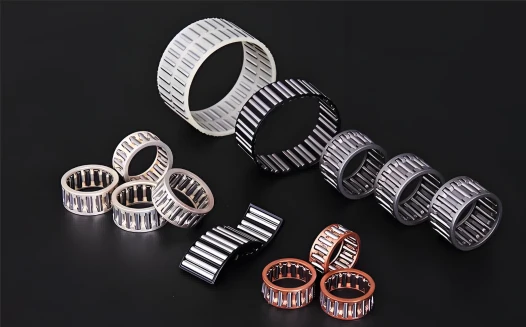

                                 productcate-526-327

Estrutura e recursos principais





Sem design de anel interno



 Use diretamente a superfície do munhão como pista (o eixo precisa ser endurecido e retificado para Ra menor ou igual a 0,2 μm).



 Economiza espaço axial e é adequado para cenários com dimensões de instalação radial extremamente limitadas

01

Conjunto completo de rolos de agulhas

 Sem gaiola, os rolos de agulhas preenchem a pista, proporcionando o número máximo de corpos rolantes.

 Vantagens: capacidade de carga radial extremamente alta (30% ~ 50% maior que o rolamento do mesmo tamanho com gaiola).

 Desvantagens: velocidade limite inferior (devido ao aumento do atrito dos corpos rolantes).

02

Anel externo com nervuras duplas

 O anel externo possui nervuras rígidas (flanges) em ambos os lados para posicionamento axial dos rolos de agulhas.

 A altura da nervura é geralmente menor ou igual ao diâmetro do rolo de agulha, garantindo um design compacto

03

Análise de código típica (tomando a série INA K como exemplo)

KAB×CD×EF
 AB: Código do diâmetro interno (diâmetro interno real d=AB mm)
 CD: Diâmetro externo D (mm)
 EF: Largura B (mm)
*Exemplo: K 20×26×20 → d=20mm, D=26mm, B=20mm*

04



Principais vantagens





Característica



Ilustrar


Capacidade de carga ultra{0}}alta Rolo de agulhas com complemento completo + design de rolo de pequeno diâmetro, a capacidade de carga por unidade de área excede em muito a dos rolamentos rígidos de esferas
Seção radial ultra{0}}fina A espessura da parede é de apenas 1 ~ 3 mm, adequada para espaços estreitos (como a extremidade pequena da biela, caixa de engrenagens)
Alta rigidez

Transmissão de força de contato de linha, pequena deformação e boa estabilidade de suporte.


Econômico

A ausência de anel interno reduz os custos de fabricação e usar o eixo como pista economiza material.







Cenários típicos de aplicação



1752652140391

Motor de automóvel

 Rolamento do pino do pistão, extremidade pequena da biela, suporte da engrenagem de transmissão

1752652458720

Redutor industrial

 Suporte de engrenagem planetária, extremidade flutuante do eixo de saída (como redutor de junta robótica)

1752652601783

Bomba/motor hidráulico

 Virabrequim ou suporte do eixo excêntrico (como bomba de êmbolo

1752652845256

Eletrodomésticos

 Caixas de engrenagens de ferramentas elétricas, virabrequins de compressores.

1752652994169

Aeroespacial

 Dobradiças do atuador, mecanismos de aba (requer materiais/revestimentos especiais)









Seleção e pontos de instalação



1. Requisitos do eixo (críticos!)

Dureza: Maior ou igual a 58 HRC (aço endurecido).

Rugosidade: Ra Menor ou igual a 0,2 μm (espelho retificado).

Tolerância: k5/m6 recomendada (ajuste de interferência garante que o eixo como pista não fique desgastado).

2. Notas de instalação

A coaxialidade do eixo e do furo do assento do rolamento deve ser garantida (erro menor ou igual a 0,05 mm).

Limpe a pista antes da instalação para evitar que partículas pressionem e causem falhas prematuras.

Use o método de instalação a frio (aqueça o assento do rolamento a 80 ~ 100 graus) e não martele o anel externo

3. Requisitos de lubrificação

A lubrificação preferida é graxa de lítio de extrema pressão (NLGI Grau 2) ou óleo circulante.

O volume de enchimento inicial representa 30%~50% do espaço interno e é reabastecido regularmente.



Modos de falha comuns e prevenção

Fenômeno de falha



Análise de causa



Precauções



Desgaste do eixo



A dureza do eixo é insuficiente/rugosidade excede o padrão



Controle rigorosamente a qualidade do processamento do eixo



Fratura do rolo



Inclinação da instalação ou impacto de sobrecarga



Garanta a coaxialidade e evite sobrecarga



Quebra de flange



Força axial excessiva (tabu de design!)



Suporta apenas carga radial, é necessário anel de retenção axial



Sinterização por falha de lubrificação



Secagem ou contaminação de graxa



Manutenção regular, selada e à prova de poeira







Tabela de parâmetros do rolamento de agulhas da série K





 ROLAMENTOS DE AGULHAS SÉRIE K                                                                                productcate-456-334





Rolamento NÃO. Dimensões (mm) Peso (g)   Rolamento NÃO. Dimensões (mm) Peso (g)
d D B d D B
K10*13*10 10 13 10 1.60   K18*25*22 18 25 22 23.00
K10*13*13 10 13 13 2.30 K18*23*13 19 23 13 8.00
K10*13"16 10 13 16 2.90 K19*23*17 19 23 17 11.00
K10*14*10 10 14 10 2.50 K20*24*10 20 24 10 6.50
K10*14*13 10 14 13 4.60 K20*24*13 Z0 24 13 9.00
K10*16*12 10 16 12 5.50 K20*24"17 20 24 17 12.00
K12*15*10 12 15 10 1.90 K20*26'12 20 26 12 11.00
K12*15*13 12 15 13 2.30 K20*26*13 20 26 13 12.00
K12*16*13 12 16 13 3.40 K20*26*17 20 26 17 16.00
K12*17*13 12 17 13 4.90 K20*26*20 20 26 20 19.00
K12*18*12 12 18 12 5.00 K20*28*16 20 28 16 20.00
K14*18"10 14 18 10 4.00 K20*28*20 20 28 20 27.00
K14*18*13 14 18 13 6.50 K20*28*25 20 28 25 32.00
K14*18*15 14 18 15 7.30 K20*30*30 20 30 30 49.00
K14*18*17 14 18 17 8.00 K21*25*13 21 2S 13 9.00
K14*20*12 14 20 12 8.50 K22*26*10 22 26 10 7.50
K15*18*17 15 18 17 4.60 K22*26*13 22 26 13 9.50
K15*19"10 15 19 10 5.00 K22*26*17 22 26 17 12.00
K15*19*13 15 19 13 7.00 K22*28*17 22 28 17 18.00
K15*19*17 15 19 17 8.80 K22*29*16 22 29 16 16.00
K15*20*13 15 20 13 8.90 K22*30*15 22 30 É 18.00
K15*21"15 15 21 15 11.00 K22*32*24 22 32 24 43.00
K15*21*21 É 21 21 17.00 K23*35*16 23 3S 16 29.00
K16*20*10 16 20 10 5.50 K24*28*10 24 26 10 8.50
K16*20*13 16 20 13 7.50 K24*28*13 24 28 13 10.00
K16*20*17 16 20 17 10.00 K24*28*17 24 28 17 13.00
K16*22*12 16 22 12 10.00 K24*30*17 24 30 17 19.00
K16*22*16 16 22 16 12.00 K25*29*10 25 29 10 8.50
K16*22*20 16 22 20 17.00 K25*23*13 2S 29 13 11.00
K16*24*20 16 24 20 22.00 K25*29*17 25 29 17 14.00
K17*21*10 17 21 10 5.50 K25*30*17 25 30 17 16.00
K17*21*13 17 21 13 6.50 K25*30*20 25 30 20 18.00
K17*21*17 17 21 17 9.50 K25*31*17 25 31 17 19.00
K18*22*10 18 22 10 6.00 K25*31*21 25 31 21 20.00
K18*22*13 18 22 13 8.00 K25*32*16 25 32 16 21.oo
K18*2Z*17 18 22 17 11.00 K25*33*20 25 33 20 33.00
K18*24*12 18 24 12 12.00 K25*33*24 25 33 24 39.00
K18*24*13 18 24 13 13.00 K25*35*30 25 35 30 65.00
K18*24*20 18 24 20 18.00 K26*30*13 26 30 13 11.00

Rolamento NÃO. Dimensões (mm) Peso (g)   Rolamento NÃO. Dimensões (mm) Peso (g)
d D B d D B
K26"30*17 26 30 17 15.00 K40*45*17 40 45 17 31.00
K28*33*13 28 33 13 13.00 K40*45*27 40 45 27 36.00
K28*33*17 28 33 17 17.00 K40*47*18 40 47 18 39.00
K28*34*17 28 34 17 24.00 K40*47*20 40 47 20 42.00
K28*35*16 28 35 16 24.00 K40*48*20 40 48 20 49.00
K28*35*18 28 35 18 27.00 K42*47*13 42 47 13 18.00
K28*40*25 28 40 25 70.00 K42*47*17 42 47 17 32.00
K30*34*13 30 34 13 14.00 K42*50*20 42 50 20 53.00
K30*35*13 30 35 13 14.00 K43*48*17 43 48 17 30.00
K30*35*17 30 35 17 19.00 K43*48*27 43 48 27 50.00
K30*35*27 30 35 27 30.00 K45*50*17 45 50 17 34.00
K30*37*16 30 37 16 37.00 K45*50*27 45 50 27 41.00
K30*37*18 30 37 18 30.00 K45*52*18 45 52 18 42.00
K30*40*18 30 40 18 48.00 K45*53*20 45 53 20 55.00
K30*40*30 30 40 30 73.00 K4S*53*21 45 53 21 60.00
K32*38*13 32 37 13 18.00 K45*53*28 45 53 28 81.00
K32*37*17 32 37 17 19.00 K45*59*18 45 59 18 72.00
K32*37*27 32 37 27 30.00 K45*59*32 45 59 32 148.00
K32*38*20 32 38 20 30.00 K47*52*17 47 52 17 35.00
K32*39*16 32 39 16 37.00 K47*52*27 47 52 27 51.00
K32*39*18 32 39 18 45.00 K50*55*13.5 50 55 13.5 30.00
K32*40*25 32 40 25 49.00 K50*55*17 50 55 17 35.00
K32*46*32 32 46 32 119.00 K50*55*20 50 55 20 43.00
K35*40*13 35 40 13 19.00 K50*55*30 50 55 30 65.00
K35*40*17 35 40 17 21.00 K50*57*18 50 57 18 47.00
K35*40*25 35 40 25 31.00 K50*58*20 50 58 20 75.00
K35*40*27 35 40 27 39.00 K50*58*25 50 58 25 90.00
K3S*42"16 35 42 16 34.00 K52*57*12 52 57 12 24.00
K35*42*18 35 42 18 34.00 K55*60*20 55 60 20 40.00
K35*42*'20 35 42 20 37.00 K55*60*27 55 60 27 60.00
K35*42*30 35 42 30 67.00 K55*60*30 55 60 30 71.00
K35*45*30 35 45 20 56.00 K55*62*18 55 62 18 52.00
K35*45*30 35 45 30 80.00 K55*63*20 55 63 20 67.00
K37*42*17 37 42 17 22.00 K55*63*25 55 63 25 80.00
K38*43*17 38 43 17 29.00 K55*63*32 55 63 32 102.00
K38*43*27 38 43 27 43.00 K58*65*18 58 65 18 52.00
K38*46*20 38 46 20 47.00 K60*65*20 60 65 20 52.00
K38*46*32 38 46 32 76.00 K60*65*30 60 65 30 77.00
K40*45*13 40 45 13 22.00 K60*68*20 60 68 20 71.00



Como um dos fabricantes e fornecedores mais profissionais de rolamentos de rolos de agulhas da série k na China, somos caracterizados por produtos de qualidade e preço baixo. Tenha a certeza de que os rolamentos de rolos de agulha baratos da série k feitos na China aqui e obtenha a lista de preços de nossa fábrica. Contate-nos para um atendimento personalizado.
